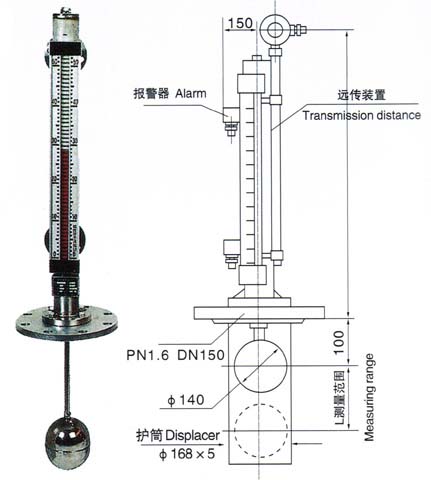

一、概述
XW-UHZ頂裝式磁翻板液位計用于工業過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號。通過一定的電氣裝置達到自動控制和測量液位的目的。液位計是具有可靠的安全性的檢測儀表。由于具有磁性藕合的隔離密閉結構。尤其適用于易燃易爆和腐蝕有毒液位的液體檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送，從而提高其傳輸精度。
二、XW-UHZ頂裝式磁翻板液位計工作原理
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
三、XW-UHZ頂裝式磁翻板液位計特點
1、適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能
2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。
3、測量范圍大，不受容器高度限制。
4、顯示器組件與被測介質完全隔離，故密封性好可靠安全。
5、結構簡單，安裝萬便，維修簡易。
6、耐腐蝕、防爆。
7、比傳統的玻璃管，板式液位計具有更高的可靠性，安全性，先進性，實用性。
8、磁翻板液位計最顯著的特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全，可靠，耐用，而且各種型號的磁翻板液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖。
9、配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mA標準信號，實現遠距離指示、檢測、記錄與控制。
四、頂裝式磁翻板液位計主要技術參數
1、測量范圍：300-15000mm
2、測量精度：±10mm
3、介質密度：≥0.5g/cm3
4、工作壓力：1.0，1.6，2.5，4.0MPa
5、工作溫度：A=80℃，B=120℃，C=300℃
6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
7、測量界位比重差：≥0.15g/cm3
8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）
9、防護等級：IP65
10、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
11、傳輸方式：4～20mA 或 開關量
12、連按法蘭： HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。

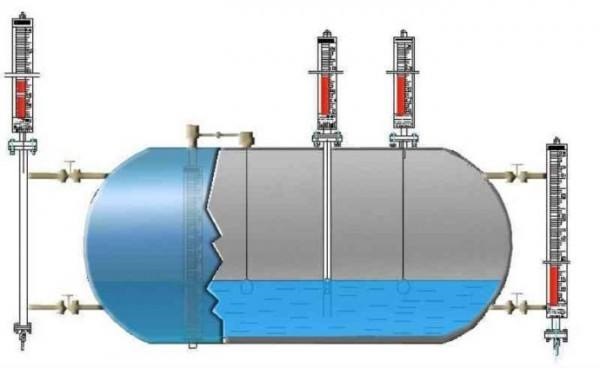

五、安裝示例
產品選型
XWUHZ | 磁翻板液位計 | |||||
代碼 | 安裝方式 | |||||
2 | 側裝式 | |||||
3 | 頂裝式 | |||||
代碼 | 主體材質 | |||||
1 | ABS | |||||
2 | 304 | |||||
3 | 316L | |||||
4 | 304+PTFE | |||||
代碼 | 公稱壓力 | |||||
1 | 0.6Mpa(僅適用于主體材質為ABS時) | |||||
2 | 1.6Mpa | |||||
3 | 2.5Mpa | |||||
4 | 4.0Mpa | |||||
代碼 | 輸出信號 | |||||
1 | 基本型 | |||||
2 | 帶上、下限開關輸出 | |||||
3 | 帶電遠傳（0~10mA輸出，220V，AC） | |||||
4 | 帶電遠傳（4~20mA輸出，24V，AC） | |||||
5 | 帶本案防爆型遠傳（4~20mA輸出，24V，AC） | |||||
安裝間距（測量范圍） | ||||||
L1 | 安裝深度（頂裝式0~4000mm任選） | |||||

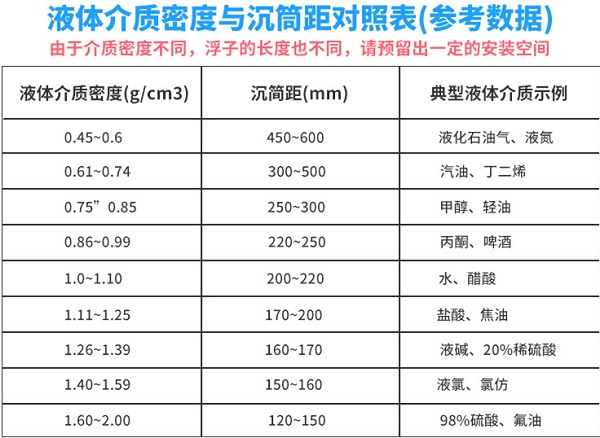

介質密度g/cm3 | ||||||
我公司真誠希望與各單位建立長久穩固的業務關系，并積極供應各種規格型號的鑄造機產品，以質優價廉的產品及優質的售后服務為業務單位的發展貢獻力量。
☆ 竭誠為顧客提供質量穩定的產品和滿意的售后服務。 ☆ 在保證產品質量的前提下，盡量低價合理供應。
☆ 按國標或行標組織生產，產品質量確保符合要求，在正確使用的情況下，使用壽命不低于其它同類產品。
☆ 協助顧客科學、合理地選擇產品類型、規格型號。
☆ 我方對出廠的產品，保證提供維修零配件，我方擁有規模龐大的易損件及零部件倉庫，常年為國內外用戶提供設備維修、保養所需零配件。
☆ 及時供貨，正常情況下6個工作日以內送達，特殊情況下根據客戶需要進行商定。
☆ 產品在用戶使用過程中，出現質量問題，在接到用戶通知后，24小時內給予書面答復或派服務人員直接趕到用戶現場服務，并堅持做到故障不排除服務人員不撤離現場。
☆ 設備安裝調試完畢，驗收合格后，由供方技術人員對用戶設備操作及維護人員進行一周以上的技術培訓及使用維修保養培訓。
